Casa Dial 1, 142 metros cuadrados
Casa Modelo Dial 1, 142 m2.
4 dormitorios con closet, 3 baños, living- comedor, cocina, lavadero y cobertizo
Características.
PISO.
Fundación de hormigón armado con malla acma 4.2 mm. H-20. De 80 cms de profundidad. Sobre cimiento de 40 cms de altura y 15 cms de espesor.
Radier de hormigón armado afinado 10 cms de espesor, con malla acma 4.2 mm.
Piso living comedor, cocina, baños y lavadero cubiertos con cerámica. Pisos de dormitorios cubiertos con piso laminado de 8 mm.
MUROS.
Estructura de muros de madera pino 2x4" (en segundo piso considera solo muros exteriores con madera 2x4", los muros interiores son de 2"x3"). Cubierto exteriormente con osb 9.5 mm + membrana hidrófuga y tinglado fibrocemento pintado. Aislación térmica de poliestireno expandido de 100 mm en muros perimetrales.
Interiormente se considera osb 9.5mm + yeso cartón 10 mm pintado y empastado. Cocina, baños y lavadero con fibrocemento 5 mm + cerámica de muros 20x30 cms.
En la zona de la escalera exteriormente se considera osb 9.5mm + fibrocemento 5mm + piedra mosaico.
CIELO Y TECHUMBRE.
Se considera cielos interiores de yeso cartón 10 mm empastado y pintado.
Cielo de alero exterior de fibrocemento 4mm pintado.
Cielos de baño en fibrocemento 4mm empastado y pintado.
Se consideran cerchas de madera pino de 1x4" sobre estas una membrana hidrófuga y zinc acanalado 0.35mm.
Aislación de cielo en poliestireno 150 mm.
PISO SEGUNDO NIVEL.
Consideramos vigas principales de acero 200x50x3mm, vigas secundarias de madera 2x4".
Piso de terciado estructural 18 mm. En dormitorios y pasillo consideramos piso laminado de 8mm. En baño consideramos fibrocemento 5mm y cerámica de piso 33 x 33 cms.
COBERTIZO
Se considera vigas enteramente de 2x6" y 2x4". Pilares se consideran de 2x6" recubierto con madera 1x4" cepillada hasta formar un gran pilar de 30 cms .
AGUA POTABLE
Agua potable en tuberías de polipropileno o cobre 20mm para agua caliente. Desagües en pvc de 40 mm y de 110 mm.
En baño se contemplan tinas de ducha de 70 x 170 cms. Juego de baño lavamanos con pedestal y w.c.
Consideramos en la cocina un lavaplatos estándar de 50 x 100 cms, con su respectiva grifería y conexiones. En lavadero consideramos un lavadero estándar de 50 x 80 cms, y conexiones para una futura lavadora.
Se considera también un calefón de 12 litros con su respectiva caseta de hojalatería y conexiones.
ELECTRICIDAD
Electricidad en conduit rígido 20mm, cableado thhn número 12.
3 enchufes triples por cada dormitorio. En living comedor 5 enchufes triples, en cocina 3 enchufes triples, en baños un enchufe triple, en lavadero un enchufe triple. Se incluye una luz por espacio y en living comedor 5 luces.
PUERTAS Y VENTANAS.
Se consideran 1 puertas exteriores de pino Oregón maciza 90 cms y 3 puertas de 70 cms, instaladas con sus respectivos marcos, bisagras, guardapolvos y cerraduras.
Interiormente se consideran 10 puertas de madera mdf sinfonía de 70 cms, instadas con sus respectivos marcos, bisagras, guardapolvos y cerraduras.
Se consideran las siguientes ventanas:
1 ventanas de aluminio, 175 x 220 cms.
1 ventana aluminio 80x220 cms.
1 ventana aluminio 200x200 cms.
1 ventanas aluminio 260 x 200 cms.
2 ventana aluminio 180x220 cms.
1 ventana aluminio 185 x 220 cms.
1 ventanas aluminio 180 x 100 cms.
5 ventana aluminio 60 x 55 cms.
1 ventana aluminio 75 x 435 cms.
1 ventana aluminio 170 x 200 cms.
1 ventana aluminio 75 x 200 cms.
2 ventana aluminio 80 x 220 cms.
1 ventana aluminio 100 x 220 cms.
"1 ventana aluminio 160 x 100 cms.
PLANOS INCLUIDOS:

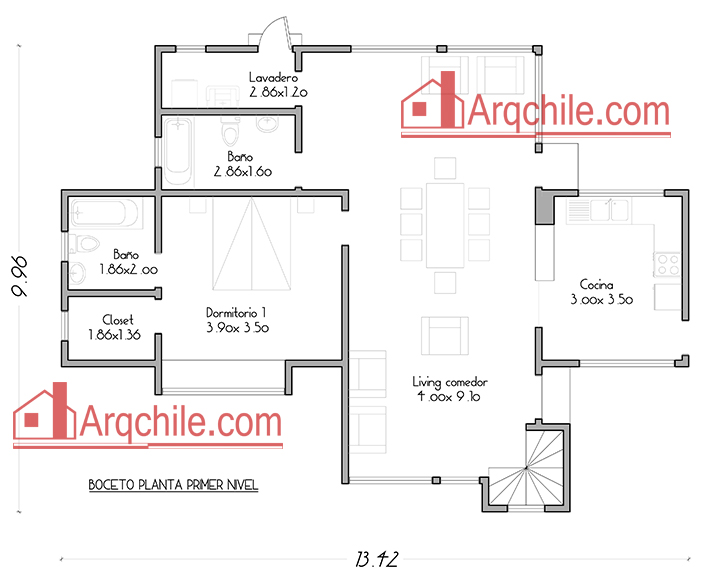

1.- Planta Arquitectura Nivel 1.
2.- Planta Arquitectura Nivel 2.
3.- Elevación Frontal.
4.- Elevación Trasera.
5.- Elevación Izquierda.
6.- Elevación Derecha.
7.- Planta de Fundación.
8.- Planta Malla Acma.
9.- Detalle de Puertas.
10.- Detalle de Ventanas.
11.- Planta de Radier.
12.- Logica de Muros.
13.- Corte X-x.
14.- Planta material de cielo 1.
15.- Planta material de cielo 2.
16.- Detalle anclaje Radie-Muros.
17.- Detalle Corte malla acma de Fundación.
18.- Planta material piso 1.
19.- Planta material piso 2.
20.- Planta material muros interiores 1.
21.- Planta material muros interiores 2.
22.- Boceto Electricidad, enchufes 1.
23.- Boceto Electricidad, enchufes 2.
24.- Boceto Electricidad, luces 1.
25.- Boceto Electricidad, luces 2.
26.- Boceto agua fría 1.
27.- Boceto agua fría 2.
28.- Boceto agua caliente 1.
29.- Boceto agua caliente 2.
30.- Boceto desagües 1.
31.- Boceto desagües 2.
32.- Planta terciado de piso nivel 2.
33.- Planta vigas principales nivel 2.
34.- Planta vigas secundarias nivel 2.
35.- Planta de cerchas 1.
36.- Planta de cerchas 2.
37.- Planta zinc de techumbre 1.
38. Planta zinc de techumbre 2.
39.- Detalle de cerchas.
40.- Planta de pendiente 1.
41.- Planta de pendiente 2.
42.- Material aleros 1.
43.- Material aleros 2.
44.- Corte A - a.
45.- Corte B - b.
46.- Detalle material muros exteriores.
47.- Detalle de Escalera.
Valores actualizados el día 20/06/2020
Una vez realizada tu compra se le enviara el enlace de descarga al correo electrónico que nos indiques.
" Proyectos para construir idealmente en parcelas, asegúrese contar con el terreno necesario para construir cumpliendo todas las normas de distanciamiento.
" Si se desea hacer un ingreso municipal aparte de los planos necesitara presentar la documentación que componen la carpeta municipal.
Proyecto autoconstrucción $ 200.000 clp
