25. Plano distribución material de cielos
26. Boceto agua fría
27. Boceto agua caliente
28. Boceto desagües
29. Boceto electricidad luces
30. Boceto electricidad enchufes
Planos incluidos

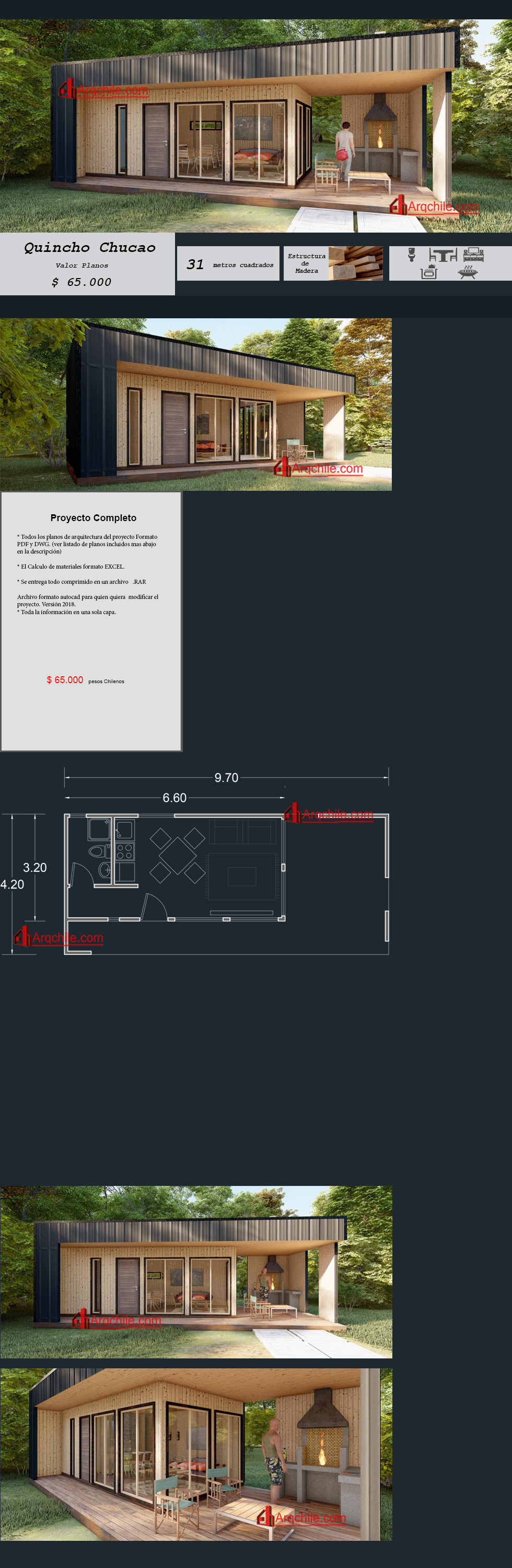

Quincho Chucao, 31 metros cuadrados
Asadera, cocina, comedor, baño y terraza exterior
Características.
PISO.
Fundación de hormigón armado G-25, con cadena acma 12x27, De 60 cms de prof. y 15 cms esp. Sobre cimiento de 20 cms de altura y 15 cms esp.
Radier de hormigón armado afinado 10 cms de esp, con malla acma 4.2 mm
Pisos interiores con cerámica y pisos exteriores de hormigón de radier simplemente.
MUROS.
Estructura de muros de madera pino 2x3". Cubierto exteriormente con osb 9.5mm + fieltro asfaltico y zinc acanalado 0,35mm ó madera m/h. Aislación térmica de poliestireno expandido de 75 mm en muros perimetrales.
Interiormente se considera con yeso cartón 10mm. Empastado y pintado. Baños se considera recubrimiento de fibrocemento 5 mm + Cerámicas de muros.
CIELO Y TECHUMBRE.
Se considera cielo de madera m/h en toda la construcción salvo en el baño que es de fibrocemento 4 mm. Aislación térmica de techumbre en poliestireno de 100mm solo en el interior.
Se consideran cerchas de madera pino de 1x4. Posterior madera 2"x2" para nivelar techumbre, Sobre estas un fieltro asfaltico y zinc acanalado 0.35mm
Agua potable en tuberías de cobre 20mm para agua caliente. Desagües en pvc de 40 mm y de 110 mm.
En baño considera receptaculo de ducha 70x70 cms. juego de baño lavamanos con pedestal y w.c.
En cocina se considera mueble lavaplatos estándar 50 x 110 cms.
Electricidad en conduit rígido 16, cableado thhn numero 12.
Considera todos sus enchufes triples.
PUERTAS Y VENTANAS.
Se considera 1 puerta exterior de madera mdf de 80 cms, y 1 puerta interior de 70 cms estándar.
Todas las ventanas son de cristal simple de 5mm o 6 mm, estructura de aluminio, marcos interiores y exteriores de madera.
No se contempla desarrollo de la asadera en si.
En este proyecto se tiene un gasto de $5.661.000 aprox. en materiales, segun sodimac Talca, con fecha 22/12/2022.
* Proyectos para construir idealmente en parcelas, asegúrese contar con el terreno necesario para construir cumpliendo todas las normas de distanciamiento.
* Si se desea hacer un ingreso municipal aparte de los planos necesitara presentar la documentación que componen la carpeta municipal, podemos hacerlo nosotros dependiendo del lugar en donde se construira.
* También se pueden solicitar estos planos impresos y firmados por arquitecto, y realizar su ingreso municipal, por un valor adicional.
* Dentro de la 7ma región puede solicitar nuestro servicio de construcción.
1. Planta de arquitectura
2. Detalle de puertas
3. Detalle de ventanas
4. Elevación frontal
5. Elevación trasera
6. Elevación izquierda
7. Elevación derecha
8. Cuadro de superficie
9. Planta de fundación
10. Corte A - a 1
11. Corte A - a 2
12. Corte B - b
13. Corte X - x
14. Detalle anclaje radier - muros
15. Plano de radier
16. Plano malla acma en radier
17. Plano pendiente de aguas
18. Planta de cerchas
19. Detalle de cerchas
20. Plano distribución zinc de techumbre
21. Plano distribución material de pisos
22. Plano distribución material de muros
23. Ejemplo croquis de ubicación
24. Ejemplo plano de emplazamiento
