Casa modelo O2, 100metros cuadrados

* Antecedentes *

Casa Modelo O2, 100 m2.

4 dormitorios con closet, 2 baños, living- comedor, cocina y terraza exterior.

Características.

PISO.

Fundación de hormigón armado con malla acma 4.2 mm. H-20. De 60 cms de profundidad. Sobre cimiento de 40 cms de altura y 15 cms de espesor.

Radier de hormigón armado afinado 10 cms de espesor, con malla acma 4.2 mm

MUROS.

Primer piso; Estructura de muros de madera pino 2x3". Cubierto exteriormente con osb 9.5mm + fieltro asfaltico y tinglado fibrocemento. Aislación térmica de poliestireno expandido de 50 mm en muros perimetrales.

Interiormente se considera con yeso cartón 15mm. Empastado y pintado. Baños se considera recubrimiento de fibrocemento 5 mm. + cerámicas de muros.

CIELO Y TECHUMBRE.

Se considera cielo de yeso cartón 10mm empastado y pintado. Aislación térmica de techumbre en poliestireno de 100mm.

Se consideran cerchas de madera pino de 1x4" sobre estas una membrana hidrófuga y zinc acanalado 0.35mm

Agua potable en tuberías de polipropileno o cobre 20mm para agua caliente. Desagües en pvc de 40 mm y de 110 mm.

En baño incluye tina de ducha 70x150 cms, juego de baño lavamanos con pedestal y w.c. todos instalados.

En cocina se incluyen mueble lavaplatos estándar 50 x 110 cms.

Electricidad en conduit rígido 16, cableado thhn numero 12.

Incluye 2 enchufes triples por cada dormitorio. En living comedor 3 enchufes triples, en cocina 2 enchufes triples, en baños un enchufe triple, en lavadero un enchufe triple. Se incluye una luz por espacio y en living comedor 3 luces. En el exterior se incluyen 4 luces. Se incluye también tablero eléctrico con 2 circuitos.

Incluye 2 closet con puertas correderas, con sus respectivas divisiones interiores.

PUERTAS Y VENTANAS.

Se consideran 1 puertas exteriores de pino Oregón maciza 80 cms, instaladas con sus respectivos marcos, bisagras, guardapolvos y cerraduras.

Interiormente se consideran 5 puertas de madera HDF sinfonía de 70 cms, instadas con sus respectivos marcos, bisagras, guardapolvos y cerraduras.

Todas las ventanas son de cristal simple de 5mm, estructura de aluminio, marcos interiores y exteriores de madera.

PLANOS INCLUIDOS:

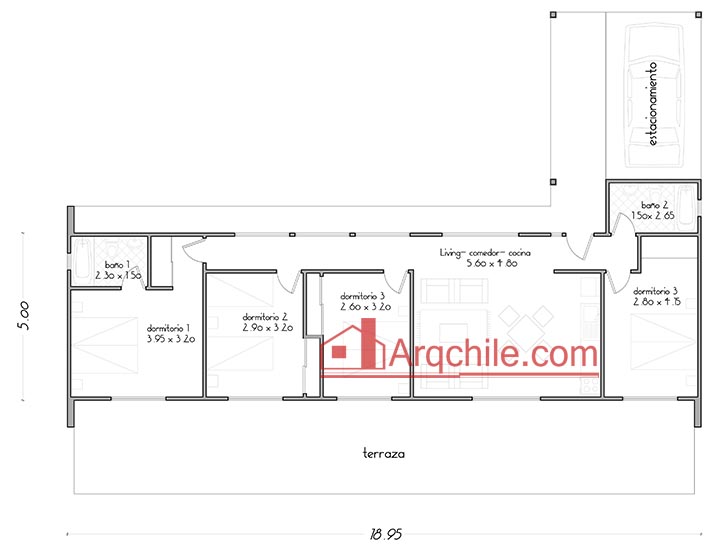

1. Planta de Arquitectura

2. Planta de Radier

3. Elevación frontal

4. Elevación trasera

5. Elevación derecha

6. Elevación izquierda

7. Detalle puertas

8. Detalle ventanas

9. Corte X - x

10. Logica de Muros

11. Detalle cadena acma

12. Planta de Fundación

13. Detalle anclaje radier-muros

14. Distribución malla acma en radier

15. Planta material de pisos

16. Planta material muros interiores

17. Planta material de cielos

18. Planta pendiente de aguas.

19. Planta de cerchas

20. Boceto electr. luces

21. Boceto electr. Enchufes

22. Boceto agua fría

23. Boceto agua caliente

24. Boceto desagües

25. Corte A- a

26. Detalle de cerchas

27. Calculo material de techumbre

28. Calculo material muros exteriores

29. Corte B - b

Valores actualizados el día 16/02/2019

Una vez realizada tu compra se le enviara el enlace de descarga al correo electrónico que nos indiques.

" Proyectos para construir idealmente en parcelas, asegúrese contar con el terreno necesario para construir cumpliendo todas las normas de distanciamiento.

" Si se desea hacer un ingreso municipal aparte de los planos necesitara presentar la documentación que componen la carpeta municipal.
